集装箱厂焊烟除尘系统选型推荐

文章出处：原创网责任编辑：蔡作者：蔡人气：-发表时间：2024-03-29 00:00:00【大中小】

一、项目概况

工况简介：集装箱制造厂，车间内共有手工二氧化碳焊120台，自动二氧化碳焊110台（包括10台垂直焊），由于集装箱采用流水线生产，车间南北布置了2条流水主线。

主要治理的污染物：焊接过程中形成的焊接烟尘和有害气体。

焊烟收集系统：吸尘罩

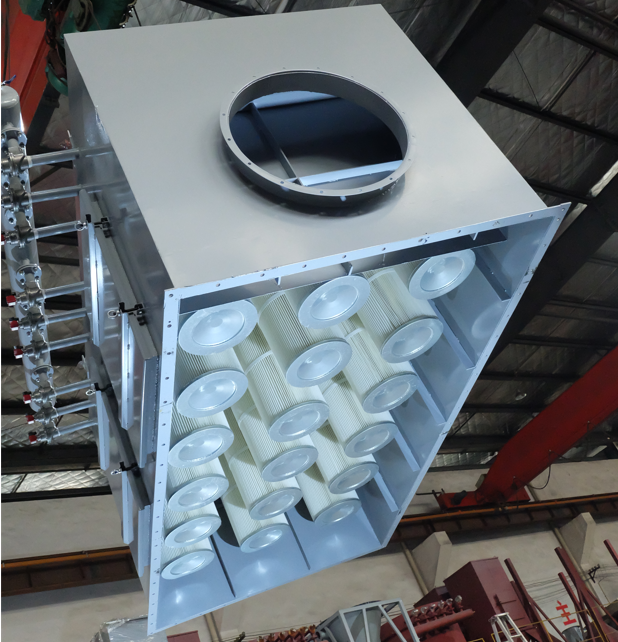

焊烟除尘设备：滤筒式除尘器

整体系统规划：把整个车间分成四个部分，每个部分设置一套除尘系统，这样一来，可以根据现场有效减少风管长度，降低风机的全压以减小系统功率；二来可根据生产情况减少车间中部架设的管道以免影响行车的运行。

二、焊烟净化系统组成说明

多工位焊接、大型焊接车间、大型构件焊接工序、焊接线，需要采用我们的集中式焊烟净化系统。该系统由集尘系统、吸尘管路、除尘主机、风机、控制系统构成。

1.焊烟收集系统设计，是焊烟净化系统的重要部分，是工程设计的重要环节。针对常规焊接工位，可采用收集罩进行粉尘收集。但对于大型部件的焊接工序，如，大型铸件在生产过程中需要由行车辅助，进行360°旋转焊接，这样，每个焊接工位产生的烟尘，都很难用常规集尘方案处理。

2.吸尘管路，需要根据现场工况一对一设计，管道走向、通径、长度需要根据系统操作工位的数量、所需排风的面积、所吸物料对象物理、化学性能、主机和系统所处环境等多种因素，进行综合考量。

3.焊烟净化设备主机和风机，可安装在室外或车间、厂房的机房、阳台、车库、设备间内，根据工况具体要求来选定。我们有滤筒式焊烟净化器和静电式焊烟净化器两种产品系列。

三、焊烟收集系统介绍

现场焊枪特点可分成2种类型，一种手工二氧化碳焊（即人工手动焊接）；第二种自动二氧化碳焊（即按轨道自动焊接），分成水平和垂直两种。

针对焊枪的特点，在手工二氧化碳焊接工位上方设置伞形罩，伞形罩罩口比操作工位大300mm左右，罩口设计风速0.1m/s，罩口离地1800mm左右，在一些不妨碍操作的工位上，罩口四周装设PVC软帘增加吸尘效果。

为确保各伞形罩的风量均衡，在每个伞形罩上方设置管道离心风机，离心风机风量按罩口吸风量而定。

在自动二氧化碳焊接工位（水平）上设置条形罩，该设备，通过一套集成的PLC控制系统来控制除尘器所需功能，包括风机系统、过滤原件压差和脉冲清灰，结合了变频技术，节能环保。
