山东化工厂臭气治理工程案例

一、项目概览

项目名称：山东化工厂臭气治理工程

本项目为山东某新材料有限公司综合利用项目公用工程和辅助设施VOCs异味治理项目。公司位于山东省滨州市，公司积极响应国家号召，根据《有机化工企业污水处理厂（站）挥发性有机物及恶臭污染物排放标准》DB37/3161-2O18,《挥发性有机物无组织排放控制标准》GB37822-2019等规范中当中有关排放要求对废气进行处理。

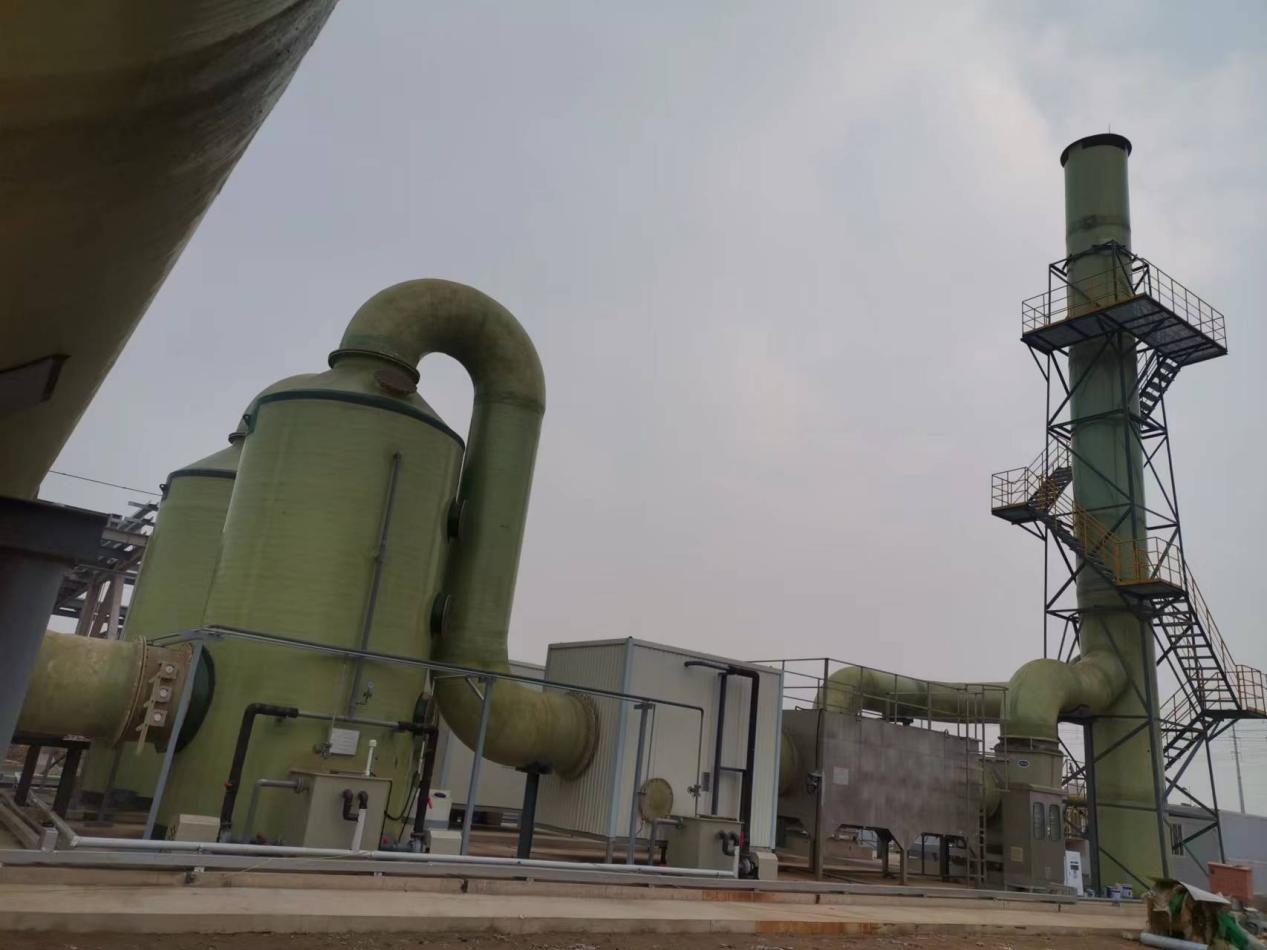

山东化工厂臭气治理安装现场

废气来源、类型：废水处理过程和危险化学品储存过程中产生的废气.

处理规模：总风量为130000m³/h

客户要求：排放执行《挥发性有机物无组织排放控制标准》GB37822-2019

山东化工厂臭气治理安装现场

根据需方提供的数据和我司类似工程经验可知，废水处理过程和危险化学品储存过程中产生的废气成分十分复杂，主要包括氨、硫化氢等污染物质。主要臭气成分浓度如下表：

部分典型恶臭污染物的名称、分子式及嗅阈值

处理工艺及结果：化工厂臭气治理工艺的选择要考虑到产生工艺因素、组分因素、浓度因素、综合经济性因素，采用最合适的治理方法。考虑到本项目的具体情况，固废仓库、危险化学品库中存放产品挥发度较低，污水预处理水池的VOCs挥发浓度低，固废仓库、危险化学品库室外设置一台引风机，污水预处理水池上方设置一台引风机，分别设置一条集气管线通过管廊或管架送到VOCs异味治理处理装置。工艺选择采用碱洗、水洗、除雾、活性炭吸附工艺。

二、关于臭气治理工程设备－水洗塔+活性炭吸附

设备简介化工厂臭气由轴流风机引入洗涤塔进风段后向上流动、而喷嘴喷出的喷淋 液由上向下喷淋。从第二层中喷出的喷淋液与上升的气体进行气液接触，喷淋液往下湿淋第二层填料层，使从下往升的气体得到气液接触.喷淋液再向下淋第一层填料层。再一次获得气液相接触；同时还增大了第一层中填料的湿淋量、从而加大了该填料层的气液比；正因为气体是自下往上升。这样使气体曲折地从填料间空隙 通过向上升时，与向下流动的中和液接触，可使气体中的有机成分吸收去除，同时起到降低，沉降颗粒物及杂质的作用。然后进入到水洗除雾一体机废气会垂直向上与喷淋段自上而下地吸收液起中和反应，使废气浓度降低，然后继续向前进入填料段，废气在塑料球打滚再与吸收液起中和反应进入除雾段进行水气分离。分离后干燥的废气进入到活性炭吸附箱。活性炭吸附箱的吸附装置主要由活性炭 层和承托层组成。活性炭具有发达的空隙，比表面积大，具有很高的吸附能力。在一定的停留时间内，由于活性炭表面与有机废气分子间相互引力的作用产生物理吸附，从而将废气中的有机成分吸附在活性炭的空隙表面，达到净化效果。净化达标后的废气经由15米高排气烟囱排放。

三、类似案例

上海治理工程

项目规模：废气排放量35000m³/h

处理效果：达标排放

天津注塑废气治理工程

项目规模：废气处理量为20000m³/h

处理效果：废气达标排放
