滤筒式除尘器现在在除尘工程中已开始广泛应用，它操作简单方便、能过滤细颗粒物、达到低浓度排放的标准。如果车间焊接操作过程中有烟尘产生，未做相关的收集处理措施，就需要对产生的烟尘进行收集减排处理。滤筒式除尘器就是一个非常合适的选择。





滤筒式除尘器

一、滤筒式除尘器的工作原理

如下图所示污浊的空气（用暗红色表示）通过吸尘口采集，进入过滤器。迎面是一个空气导流板，用来改变气流方向，使气流向上动，进入过滤室内，这样可避免直接冲击滤芯。经过过滤筒过滤分离，过滤后干净的空气（用蓝色表示）通过消声排入外界，完成过滤的全过程。在滤芯的自动清洗功能下，落入粉尘容器，进行收集。



滤筒式除尘器的工作原理



二、滤筒式除尘器的结构

  （1）除尘器由本体、滤筒、灰斗、风机、清灰装置等部分组成

  （2）上下室体结构紧凑

  （3）进风口设有导流装置，保护滤芯免受大颗粒损坏

  （4）利用沉流式原理设计，便于粉尘沉降，维修方便

  （5）小巧精致的结构、过滤分离精度

  （6）透气性好，气阻比一般过滤器低

  （7）清灰方便，全自动清灰，保证生产的连续性

  （8）粉尘收集容器装卸便捷，与过滤漏斗的连接是密封的

  （9）不漏灰尘；并安装有卸灰阀，便于除尘器在运行中清理灰尘



滤筒式除尘器结构



三、滤筒式除尘器的特点

（1）集尘效率高

采用滤芯，过滤开始时过滤器材有较大过滤效率，成不稳定状态，当过滤状态开始含尘空气进入后，滤材表面之粉尘渗透到滤材中产生一次过滤层，当此过滤层产生后滤材呈稳定状态，而过滤时、逆洗时、逆洗后之滤材达集尘效率。

（2）压力损失变化小

压力损失与处理风量、含尘浓度、粉尘性质、粉尘粒度有关，在一次过滤层形成后，集尘机的逆洗机构在正常运转时能瞬间逆洗震落粉尘，所产生之压力损失小且维持稳定。

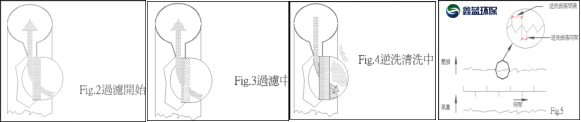

滤筒式除尘器集尘效率图

（3）处理量大

脉动逆洗式集尘机处理风量：依过滤粉尘种类不同可达到1~4 m^3/min的容许范围。相对处理风量大、过滤面积减少、设备设置面积小的优点。

（4）高粉尘浓度场合适用

脉动逆洗式集尘机适用于含尘浓度为0.05~10kg/m^3的粉尘处理，对于粉尘浓度高的场所使用时，也可省略旋风集尘装置(CYCLONE)或沉降槽等, 脉动逆洗式集尘机可直接处理.



滤筒式除尘器滤芯

（5）维修保养容易

脉动逆洗式集尘机逆洗装置可动件少,所以故障少,维修保养相对减少且容易。

（6）滤筒式除尘器的自动清洁

  净化器滤材的清洁通过由压差传感器控制的脉冲喷吹机构实现：当净化器运行一段时间以后，细微的烟尘吸附在滤材表面，使得滤材的透气性降低。压差传感器的两个探测头一个安装在原气侧、一个安装在净气侧。当压差传感器检测到的压差超过某一设定值时输出压差信号，脉冲发生器接收信号后顺序启动脉冲喷吹阀，洁净的压缩空气由阀口喷出，引射气流对滤筒进行吹扫直到压差低于另一设定值时才停止；滤材表面吸附的微尘在气流作用下被清理，落在室体下部的集尘斗中。



滤筒式除尘器清灰原理图
