集装箱焊接烟尘处理工艺-鑫蓝环保

文章出处：原创网责任编辑：蔡作者：蔡人气：-发表时间：2025-06-03 00:00:00【大中小】

集装箱焊接烟尘处理工艺需结合焊接烟尘特性（粒径小、成分复杂、含有害气体）和生产场景（工位分散、大型工件），采用“源头控制+高效收集+分级净化”的复合工艺。以下是分步说明：

一、焊接烟尘特性分析

成分组成

颗粒物：Fe?O?、MnO?（占比80%-90%），粒径分布0.1-10μm（PM10以下占70%）。

气态污染物：O?（0.1-0.5ppm）、NO?（50-200mg/m³）、CO（20-50mg/m³）。

产生特点

瞬时浓度高（焊接点1m处可达500-1000mg/m³），受焊接工艺（如CO?焊、埋弧焊）影响显著。

二、烟尘收集系统设计

局部排风装置

移动式焊烟净化器：

a. 配备万向吸气臂（直径160mm，捕捉距离≥2m），吸气臂末端安装阻火网（孔径5mm）。

b. 风机风量按焊接点需求配置（CO?焊：800-1000m³/h/工位；埋弧焊：1500-2000m³/h/工位）。

顶吸罩系统：

a. 适用于自动化焊接生产线，罩口风速≥1.2m/s，距焊缝高度0.5-0.8m。

b. 配套变频风机，根据焊接信号自动调节风量（节能30%-50%）。

管道布局

主管道流速18-22m/s，支管设手动调节阀，平衡各工位风量。

水平管道每6m设清灰口，倾斜管道坡度≥5°，防止积尘。

三、烟尘净化工艺

预处理

火花捕集：管道入口处安装旋风分离器（效率≥85%），去除大颗粒火花（>100μm）。

降温：夏季高温地区设置风冷器，将烟气温度降至40℃以下，延长滤材寿命。

核心净化

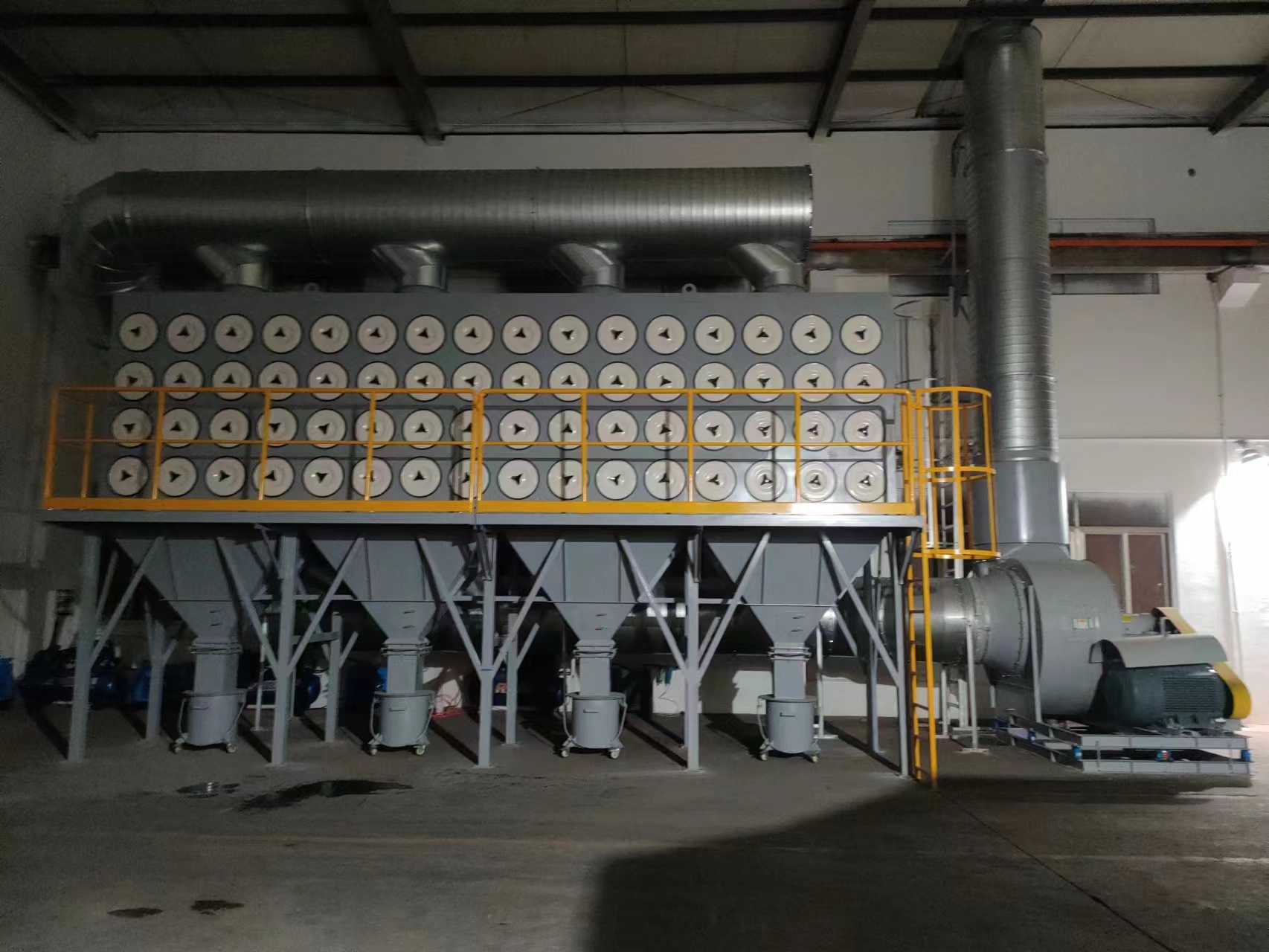

滤筒除尘器：

a.滤材选用聚酯覆膜滤筒（耐温120℃，过滤精度0.3μm，效率≥99.9%）。

b.脉冲喷吹清灰，喷吹压力0.5-0.7MPa，清灰周期可调（10-60s）。

活性炭吸附塔（可选）：

a.填充椰壳活性炭（碘值≥1000mg/g），处理气态污染物（O?、NO?）。

b.吸附塔阻力≤800Pa，定期检测出口浓度，活性炭每6个月更换一次。

末端处理

HEPA过滤：对排放要求严格地区，增设H13级高效过滤器（效率≥99.95%）。

光催化氧化（可选）：UV灯管分解残留VOCs，适用于有油漆预处理线的复合车间。

四、防爆与安全措施

防爆设计

除尘器本体按GB 15577-2018要求，设泄爆片（泄压面积≥0.1m²/m³）和无焰泄爆装置。

管道及设备接地电阻<4Ω，法兰跨接导线截面积≥6mm²。

消防系统

除尘器入口设火焰探测器，联动喷淋灭火装置（响应时间<5s）。

灰斗配置电加热器（防结露）和振动清灰装置（防止粉尘堆积）。

五、排放标准与检测

执行标准

《大气污染物综合排放标准》（GB16297-1996）：颗粒物≤120mg/m³（15m排气筒）。

地方标准（如京津冀）：颗粒物≤10mg/m³，NO?≤100mg/m³。

检测频次

每月检测一次除尘器出口浓度，每半年委托第三方进行全项检测（含O?、CO）。

总结

该工艺通过精准收集、高效过滤及智能控制，实现焊接烟尘达标排放，同时降低运行成本（能耗≤0.3kW·h/m³）。实际工程中需根据焊接工艺（如激光焊、机器人焊）调整吸尘罩设计，并建立设备全生命周期管理档案，确保长期稳定运行。
