车间焊接烟尘处理-集中式除尘

文章出处：原创网责任编辑：蔡作者：蔡人气：-发表时间：2025-07-15 00:00:00【大中小】

车间焊接烟尘的集中式除尘系统是一种通过统一收集、集中处理多工位烟尘的高效环保方案，尤其适用于焊接工位分散、烟尘产生量大或需统一管理的规模化车间。其核心是通过吸尘罩－管道网络－除尘设备－风机的闭环系统，实现烟尘的高效捕捉、净化和达标排放。以下从系统设计、关键环节及环保效益三方面详细阐述其实现机制：

一、集中式除尘系统的核心设计逻辑

集中式除尘的核心理念是“源头捕捉+集中处理+资源优化”，通过以下步骤实现：

源头捕捉：在每个焊接工位或区域设置吸尘罩，主动捕获焊接过程中产生的烟尘（包括金属氧化物、助焊剂挥发物等）。

管道传输：通过密闭管道将各工位的烟尘汇总至中央除尘器，管道设计需平衡风量分配，确保各工位收集效率。

集中净化：利用除尘器（如袋式、滤筒式）过滤烟尘中的颗粒物，净化后的气体达标排放。

资源优化：通过自动化控制（如变频调速、风量调节）降低能耗，部分系统可回收烟尘中的有价值物质（如贵金属粉尘）。

二、关键环节的环保实现机制

1.吸尘罩设计：源头控制的关键

类型选择：根据焊接方式（手工焊、机器人焊、激光焊等）和工位布局，选择固定式、移动式或柔性吸尘罩。例如：

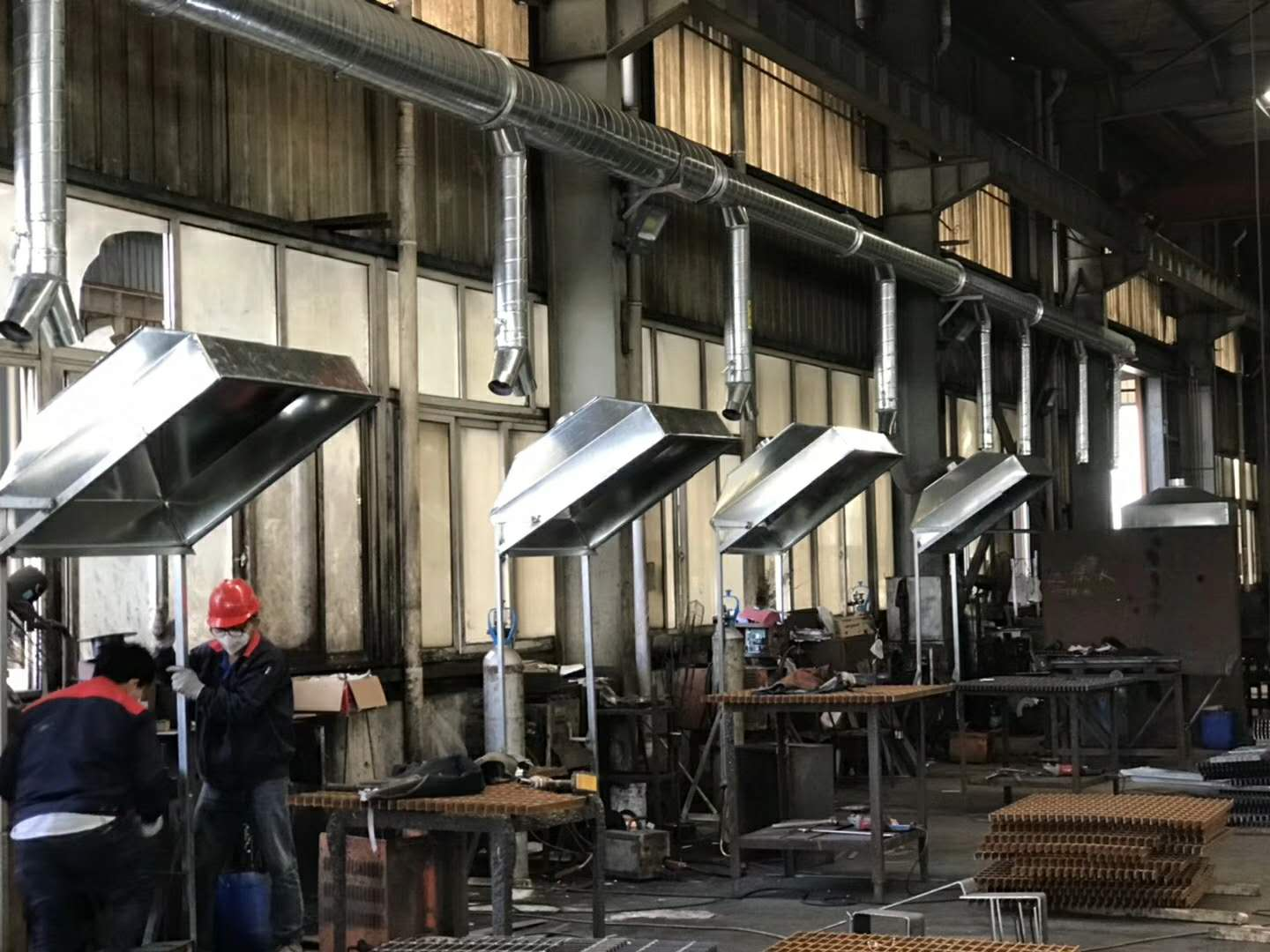

手工焊工位：移动式吸尘罩（带万向臂）可灵活调整捕捉角度，覆盖焊枪周围1～2米范围。

机器人焊工位：固定式吸尘罩（包围焊接区域）配合封闭式舱体，减少烟尘扩散。

捕捉效率：吸尘罩需形成负压区，确保烟尘产生后立即被吸入管道。设计时需满足“三面围挡+一面吸风”原则，吸尘口风速建议≥1.5m/s（手工焊）或≥2.0m/s（机器人焊）。

2.管道系统设计：平衡风量与阻力

管道布局：采用“树枝状”或“环状”布局，主管道直径需根据总风量计算（通常流速15~20m/s），分支管道逐步缩小，确保各工位风量均衡。

阻力控制：管道转弯处需加导流片，减少局部阻力；管道坡度≥2%以利冷凝水排放（尤其处理高温烟尘时）；总阻力（管道+除尘器+风机）需控制在风机额定风压范围内（通常≤3000Pa）。

防爆设计：若处理铝镁合金等可燃性粉尘，管道需采用防静电材料（如不锈钢），法兰连接处跨接导线，并设置泄爆口（泄爆面积≥管道截面积的1/3）。

3.除尘器选型：高效净化的核心

袋式除尘器：

原理：含尘气体通过滤袋（材质为涤纶、芳纶或PTFE覆膜），颗粒物被拦截在滤袋表面，净化气体排出。

优势：处理风量大（可达10?m³/h以上），过滤效率高（对0.5μm以上颗粒物效率≥99%），适合中低浓度烟尘（通常≤500mg/m³）。

注意事项：需定期清灰（脉冲喷吹或机械振打），滤袋寿命2～3年；处理高温烟尘（如不锈钢焊接）时需预冷却（<120℃）。

滤筒除尘器：

原理：采用褶皱式滤筒（材质为聚酯纤维+PTFE膜），表面积是同体积滤袋的3~5倍，过滤效率更高（对0.3μm颗粒物效率≥99.5%）。

优势：体积小（仅为袋式的1/3~1/2），清灰效率高（脉冲喷吹），适合空间有限的车间。

注意事项：滤筒成本较高，需定期更换（寿命1～2年）；处理高浓度烟尘时需前置预处理器（如旋风除尘器）。

4.风机与控制系统：节能与稳定运行的保障

风机选型：根据系统总风量（Q）和总阻力（H）选择离心式风机，需留10%～20%的余量（Q余量=1.1Q，H余量=1.2H）。例如：总风量50000m³/h，总阻力2500Pa，可选风机参数为Q=55000m³/h，H=3000Pa。

变频控制：通过PLC或DCS系统，根据焊接工位的开启数量（如通过传感器检测工位电流或烟尘浓度）自动调节风机转速，实现“按需供风”，降低能耗30%～50%。

实时监测：安装压差传感器（监测滤袋/滤筒阻力）、温度传感器（监测烟尘温度）和颗粒物浓度传感器（监测排放浓度），数据接入中控系统，异常时报警并联动停机。

5.排放与安全：合规与风险防控

排放达标：处理后的气体需符合《大气污染物综合排放标准》（GB16297-1996）或地方更严标准（如京津冀地区颗粒物限值≤10mg/m³）。可通过增加二级过滤（如活性炭吸附）进一步降低有害气体（如臭氧、氮氧化物）浓度。

防爆安全：针对可燃性粉尘（如铝镁合金），除尘器需采用防爆结构（如泄爆门、隔爆阀），风机需选用防爆电机，管道需设置静电接地。

灰渣处理：收集的烟尘（如铁氧化物、铝粉）需按《固体废物污染环境防治法》分类处置，部分可回收利用（如铝粉回炉重熔）。

总结

车间焊接烟尘的集中式除尘系统通过科学设计吸尘罩、优化管道布局、选择高效除尘器、配套智能控制，实现了烟尘的高效捕捉、净化和资源化利用，既解决了焊接烟尘对环境和工人健康的危害，又通过节能降耗和资源回收创造了经济价值，是规模化车间实现绿色生产的优选方案。
